SMT贴片加工

华澜科技PCBA中心致力于向客户提供优质、快速、高质量的线路板表面贴装及PCBA批量生产加工服务。包含从上游的电子元器件采购到PCB生产、PCB上芯片程序烧录、有铅无铅SMT贴片加工、DIP插件加工,COB绑定加工,BGA焊接,PCBA测试及成品组装等一站式服务。致力于向客户提供优质、快速、高质量的PCBA生产加工/OEM加工/ODM加工服务。

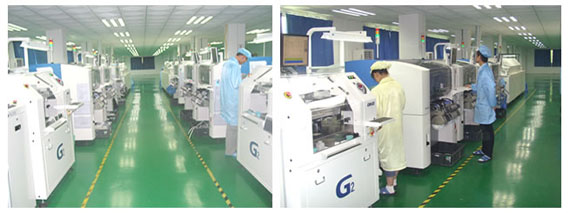

华澜SMT贴片部门
拥有6条高速、自动贴片生产线,日产能可达500万点,在满足客户大量订单需求的同时,保障产品的交货速度。SMT贴片生产线检测设备包括有:ROHS检测仪、AOI光学检测仪、X-RAY检测仪等。
SMT贴片加工

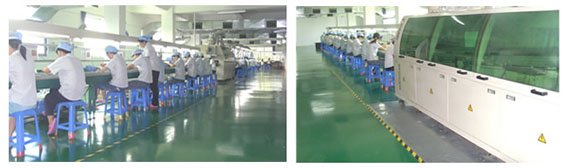

DIP插件部门
有2条插件生产线,日产能可达60万点,并配备有:ICT测试仪、BGA返修台、烧录IC器、晶体管图示仪、音频发生器、音频扫描器、静电环测试仪、数字示波器等完善的测试维修设备。
DIP插件加工

华澜科技线路板表面贴装生产能力:







A线 全自动印刷机 -> 三星SM321S(3台) -> 冈阳8温区无铅回流焊 -> AV-871(AOI)  80万点/日
B线 全自动印刷机 -> 三星SM411(1台) -> 三星SM321S(2台) -> 冈阳8温区无铅回流焊 -> AV-871(AOI)  80万点/日
C线 半自动印刷机 -> 松下MSH2 -> 松下MPA-G1 -> 松下6温区回流焊  50万点/日
D线 松下HDPV点胶机 -> 半自动印刷机 -> 松下MVⅡF -> 松下MPAV -> 冈阳8温区无铅回流焊  50万点/日
E线 松下SPP-G1全自动印刷机 -> 松下MSH2 -> 松下MVⅡF -> 松下MPAV -> 冈阳8温区无铅回流焊  50万点/日
F线 半自动印刷机 -> 松下MSH2 -> 松下MPAⅢ -> 三星SM321 -> 冈阳8温区无铅回流焊  50万点/日
DIP



A线 无铅插件线 x 1条 -> 无铅双波峰焊(诺斯达) x 1台 -> 无铅修补线 x 1条  30万点/日
B线 无铅插件线 x 1条 -> 无铅双波峰焊(吉川-JC330A) x 1台 -> 无铅修补线 x 1条 30万点/日

测试维修设备:
ROHS检测仪(EDX3000)x 1台
AOI测试仪(AV-871)x2台
X-RAY检测仪(AX8100)x 1台
ICT测试仪(TR518)x 1台
BGA返修台x 1台|
高周波机(华懿LV330C-10)x 1台
烧录IC器(SP1100A)x3台
晶体管图示仪(QRT2)x 1台 电子负载x 2台
音频扫描x1台
交流毫伏表x1台
音频发生器x4台
数字示波器x12台
失真仪x1台
LCR测试仪x1台
QFP BGA拔取器
静电环测试仪x2台
电容表x2台 直流电供应器x2台

我们的质量方针:以人为本,以客为尊,以生产高质量的产品获取利润,达到永续经营之目的。

我们的质量目标
A、产品终检合格率大于99.5%,QA抽检合格率大于99%
B、返修率小于0.3%,每月客户投诉少于3次

制程管制表
工序 管制项目 管制标准 管制记录 备注
备料 料号,规格 符合BOM 发料单 IQC
印刷 钢网,锡膏 清洁度,锡膏使用规范 卷标及锡膏记录 IPQC
点胶 红胶,胶量 推力测试 卷标及红胶记录 IPQC

贴片 正确性,偏移度 符合BOM,符合检验规范 换料记录,QC报表记录 IPQC
回流焊 温度,速度 客户标准及锡膏特性 温度曲线图 IPQC
首件检查 正确性及焊点品质 符合BOM,符合检验标准及客户要求 首件记录及样品 QA
包装 包装方式 依客户要求 OQC
