通过Protel99导出SMT坐标文件(Pick and Place文件)

1、 运行PROTEL 99SE软件，打开DDB格式文件；

2、  将要选择PCB文件做一个备份文件，以下称为COPYFILE.PCB文件；

3、  双击打开此COPYFILE.PCB文件；

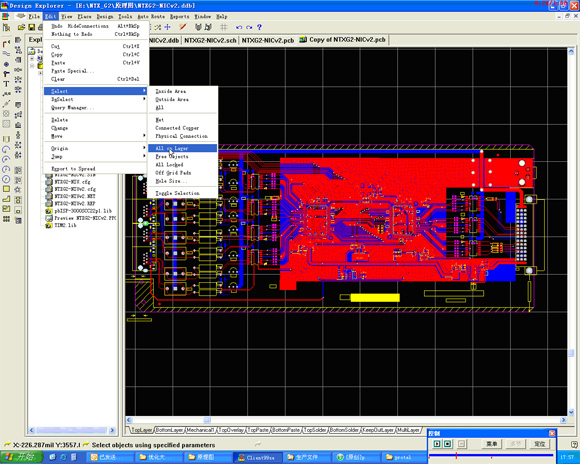

4、  点击TopLayer，选择 [ Edit / Select / All on Layer ] 层上全部；

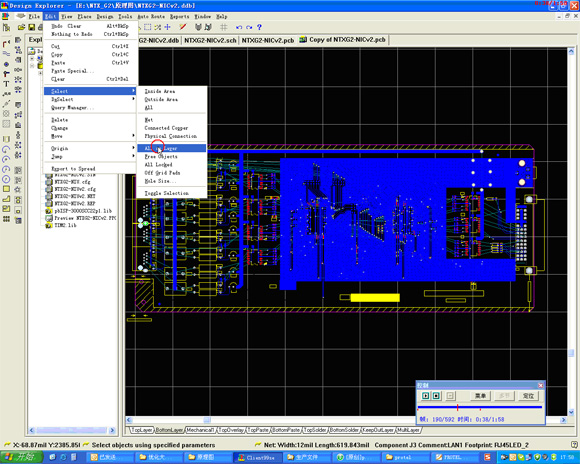

5、  点击BottomLayer, 选择 [ Edit / Select / All on Layer ] 层上全部；

6、  完成后按Shift + Delete,把Top 面与Bottom 面的多余线路删除；

7、  选择[ Design / Options…],打开Layers按钮，钩选Singal Layers下的[Toplayer]/[BottomLayer],再钩选 Silkscreen 下的 [Top Overlay]/[BottomLayer],然后钩选 Other下的 [Keepout];

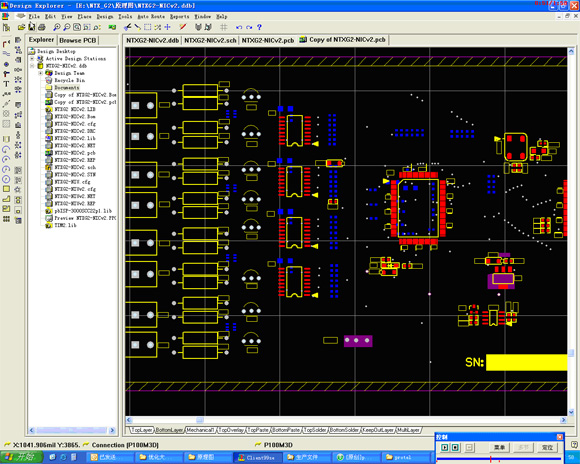

8、  完成以上步骤后，就可以清晰的显示焊盘丝印位置图了；

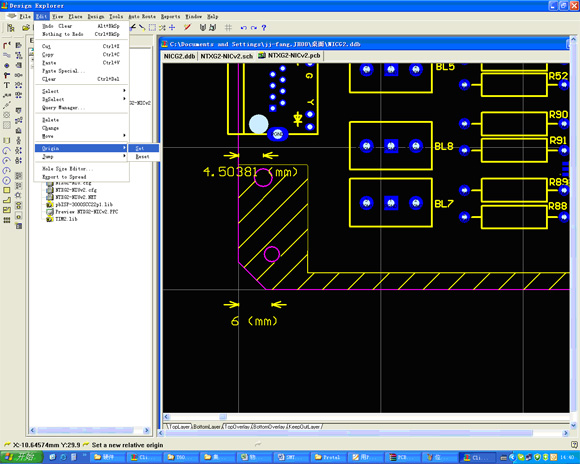

9、  设置原点，首先选择菜单栏“Edit\Origin\Set ”，此时光标变为十字状，在选择的原点(一般正视TOP层，以左下脚为原点)上点击即可完成原点设置，操作见下图（如果在在禁止布线层内绘制印制电路板布线区边框时已设置了此原点，则此步骤可省略）：

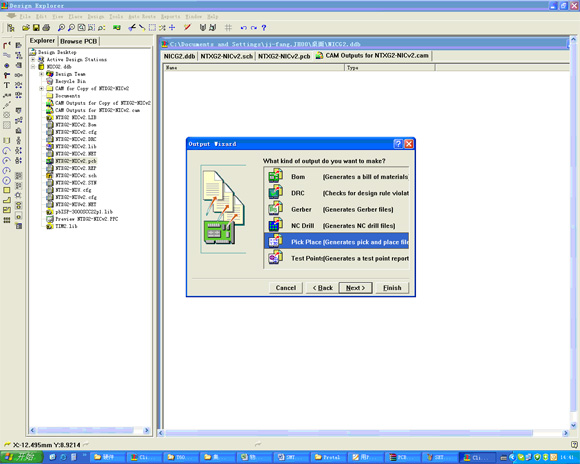

10、              选择[ File/CAM Manager..]在导出向导中，选择 Pick Place ，钩选Text，一直点下一步，单位选择公制Metric，完成生成一个Pick Place文件，选中按F9 Generate CAM files；

11、              在左边[Explorer]窗口的CAM for..目录下找到Pick Place..文件，右键导出到你想要的目标路径下即可；

12、              然后以Excel打开此Pick Place文件，整理成SMT需要的文件，其中Mid X和Mid Y 就是SMT需要的X，Y坐标；

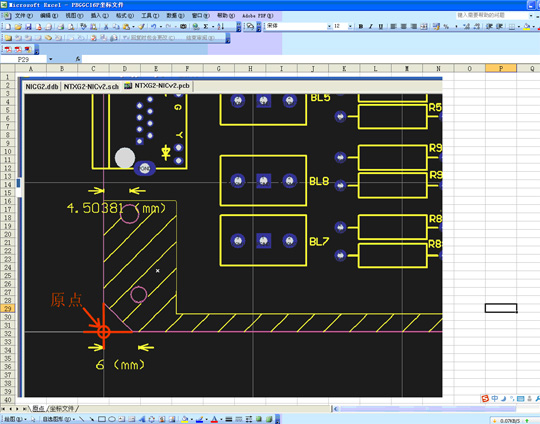

13、              修改上图表单名为“坐标文件”，插入一张“工作表”命名为原点图片，见下表：
