PRTEL99 的PCB文件生成GERBER文件流程

时间:2012/9/24
Gerber文件是光绘的国际标准格式,所有的光绘机都应该能够接受Gerber文件格式,但不一定所有的PCB文件都能被接受。PCB厂家接收到不同格式的文件以后,多数也是从PCB文件中再导出Gerber文件和钻孔文件,然后再进行PCB制板。利用PRTEL99将PCB文件生成GERBER文件是很有必要。
PRTEL99 的PCB文件生成GERBER文件流程如下:
一、进入PROTEL99,打开PCB 文件,按工艺检查无误,确定需生成GERBER 的图层。选择菜单File 文件——Setup Printer 设置打印机——跳出选择框
PCB文件生成GERBER文件

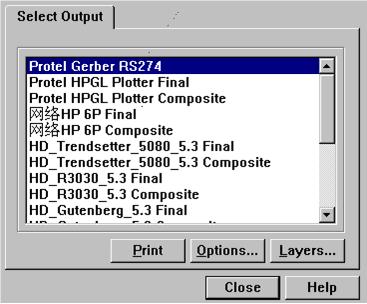

选择Protel Gerber RS274,生成GERBER 文件,单击Options 进入Gerber Output 界面
PCB文件生成GERBER文件

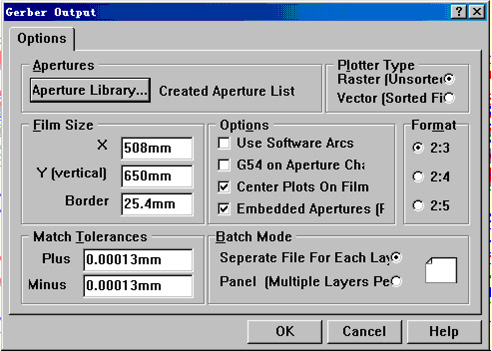

完全如图选择,注意Film Size 大小应设置比PCB 大,Format 可随意选择。然后击Aperture Library 进入光圈表选择对话框。
1 加载APERTURES 的镜头文件

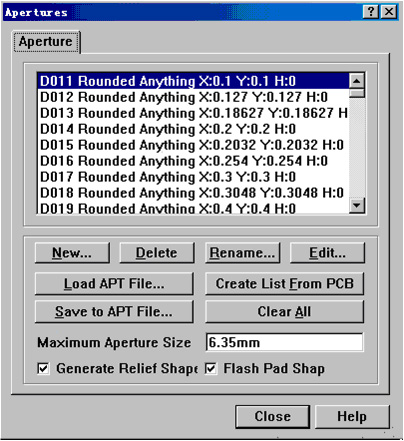

单击APPERTURE LIBRARY...按钮指定镜头文件,最简单的办法是按下CREATE LIST FROM PCB 按钮,从PCB 文件中产生镜头文件,同时自动地将它载入,然后单击CLOSE 按钮退回到底片文件输出设置对话框。
2 指定底片的尺寸 X 为底片宽度,Y(vertical)设置底片高度,Border Size 设置底片的边距,一般使用默认的就可以了。
3 设置误差(Match Tolerances) Plus 设置正的误差量, Minus 设置负的误差量。
4 设置光绘机种类 (Plotter Type ) Raster(Unsorted)表示使用光栅式光绘机 Vector (Sorted File) 表示使用向量式光绘机
5 设置 Options 栏
Use Software Arcs 选择本项表示以软件的方式画弧
G54 on Aperture Change 项 此项设置是为了与较老的光绘机兼容。因为老式的光绘机每次取一个镜头,都必须加入"G54"命令,选中本项后程序会自动添加"G54"指令。
Center Plots On Film 选中此项,表示以底片的中心点开始绘制。
Embedded Aperture(RS274X)项 选中此项表示采用加强模式的底片文件,即RS274X 格式。
6 设置底片中的数字格式 Format 本栏用于设置底片中的数字格式(或精度),其中的3 个设置项说明如下:
2:3 本格式是采用整数2 位、小数3 位的数字格式(英制单位为mil),公制为"5:3"单位为mm
2:4 本格式是采用整数2 位、小数4 位的数字格式(英制单位为mil),公制为"5:4"单位为mm
2:5 本格式是采用整数2 位、小数5 位的数字格式(英制单位为mil),公制为"5:5"单位为mm
PCB文件生成GERBER文件
7 设置输出模式
Separate File For Each Layer 项 选中此项表示将每个工作 层分别输出到各自对应的一个文件中。
Panel (Multiple Layers Per File)项 选中此项表示将多个工作层都输出到一个文件中。
设置完成后单击OK 按钮。 退回到原来的对话框中,单击PRINT 按钮将弹出另一个对话框:底片文件保存设置对话框,在其中输入底片文件名称并选择存放的文件夹后单击OK 按钮就可以生成电路板的指定层的底片文件。
底片文件生成后中,会弹出一个对话框,提示底片文件已成功生成,单击"确定"按钮。
单击Create List from PCB 项,然后点击Close 退回Gerber Output 话面,单击OK,返加图一点击Layer 项进入
PCB文件生成GERBER文件

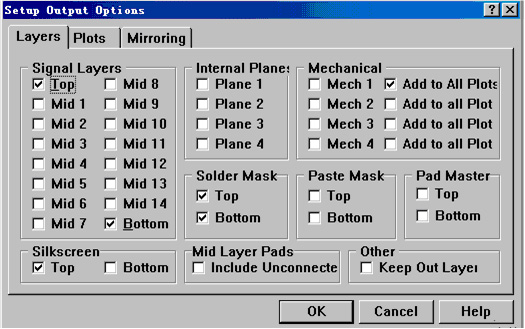

Mechanical 项目为机械层,通常为PCB 外形框。应选择Add to ALL Plots,即第一层上都有此外形框。
打勾将要输出的层选中,Mirroring 项目为将GERBER 文件镜相(可不选,CAM 中即可任意处理)。
注:如要输出打孔图,则点击Plots,图中项目
Drill Drawing Plots 不同的标识表示不同大小的孔,并有一表列举图形和对应的大小。
Drill Guitle Plots 标识所有钻孔点中心位置。
通常应选择Through Hole(插装孔) Grphlcs Symbol 用图形来作标识,可设定图形的大小。
然后单击OK 后返回图一,点击Print,跳出对话框
可指定文件名,可输出GERBER 的文件夹,只能输出在DDB 数据包当中。点击OK 即开即转换GERBER 文件。转换结束跳出对话框,单击确定,接着选择DDB 中相应文件夹,将转换出的GERBER 文件选中。单击鼠标右键,选择Export 导出GERBER 文件后如图
PCB文件生成GERBER文件

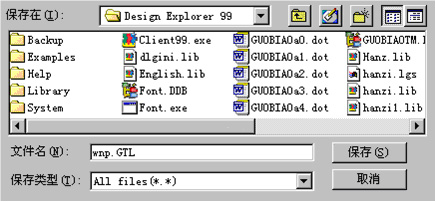

选择要入导出的目录后单击保存即可将GERBER 文件保存在指定目录。整个流程结束。
