图文解说IC芯片烧录操作

时间:2012-9-11
图文解说IC芯片烧录操作
准备工作
第一步:安装烧录器驱动(按步骤默认安装)。
安装时需链接烧录器(USB口与PC机相连接)
第二步:安装完成后重启电脑。
第三步:打开烧录器软件出现以下界面则安装正确。

开始烧录:
1、  将编程器与PC机连接好

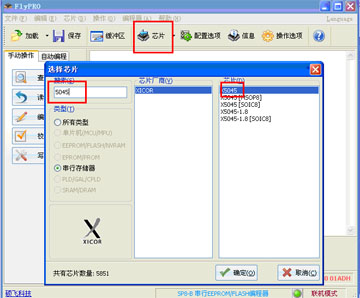

2、  打开烧录器软件选择IC芯片
芯片烧录

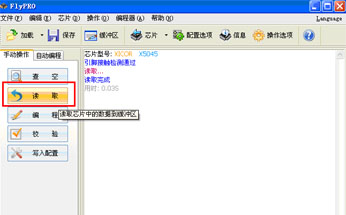

2将要烧写的芯片放在烧录器上确定芯片后点击读取
IC烧录

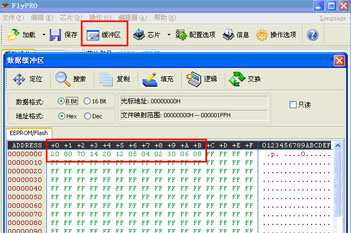

再打开缓冲区出现缓冲区数据界面
IC代烧
上图中缓冲区内4—7四个字节为生产时间。

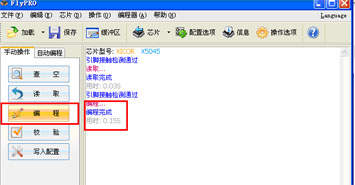

修改完生产时间后关闭缓冲区。在点击编程提示如下:
芯片程序烧录
以上就是烧写过程。
检验烧写是否成功
将芯片放在编程器上之后点击软件上面的读取按钮

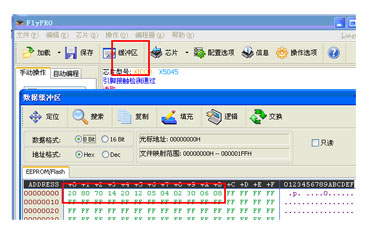

提示完成后再点击缓冲区查看
芯片程序烧录
检查无误后将芯片装在PCB进行验证
