AVR的STK500下载烧录和使用JTAG仿真器下载烧录方法

本文介绍2种AVR下载烧录的方法：通过STK500下载烧录和使用JTAG仿真器下载烧录。STK500下载烧录方法支持全系列的AVR芯片，使用JTAG仿真器下载烧录方法仅支持带JTAG接口的芯片。

实际生产过程中，很多情况下是不留JTAG电路的，因为JTAG电路要占用IO口，并且并不是所有的芯片都支持JTAG下载，所以使用STK500下载烧录很重要。



一：STK500下载烧录

    支持的芯片：支持全系列的AVR芯片。并且，支持未来的AVR新芯片。

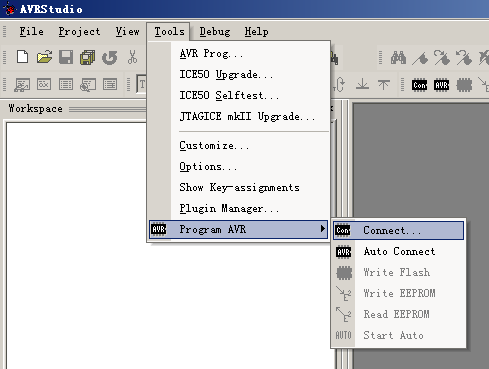

操作方法：打开 AVR Studio 软件，按下图操作。

Connect 与 Auto Connect 的区别，是每次都会提示选择的设备名称与连接端口。 Auto Conect 会自动使用上一次的设置，提高操作效率。

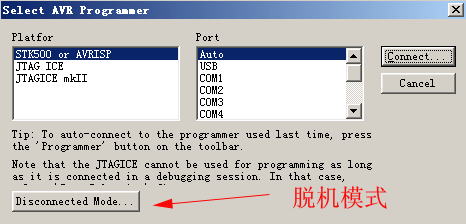

使用Connect 会弹出如下的界面：

Port 口我们选择 Auto 即可。

如果你没有连接 STK500 等设备，可以使用 Disconnected Mode (脱机模式)进入查看操作界面。

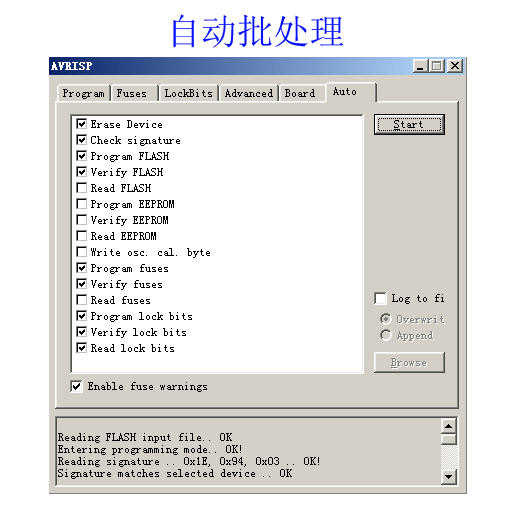

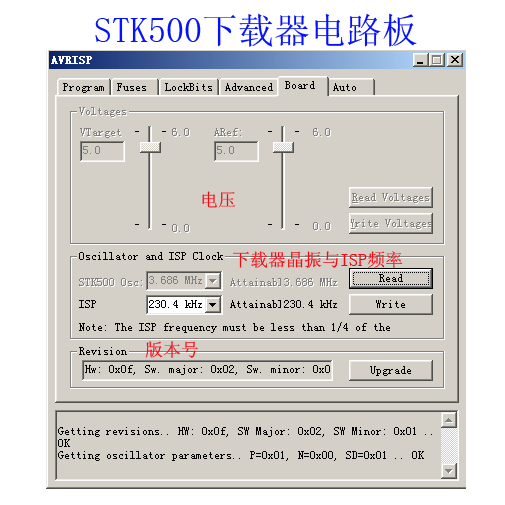

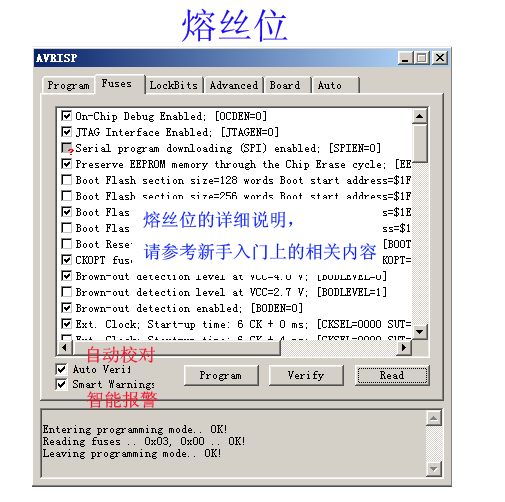

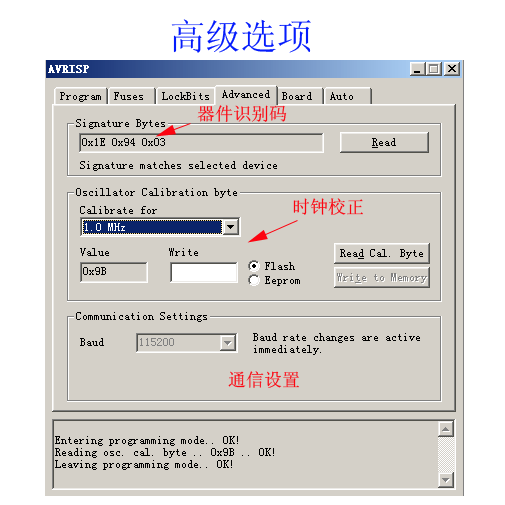

连接成功后，进入如下的界面：

二：使用JTAG仿真器下载

下载方法与使用STK500的几乎完全一样。在上面的介绍中，设备不选STK500，改成选JTAG ICE 就能进入。

支持的芯片：仅支持带JTAG接口的芯片。

按官方文档的描述，支持的芯片清单为：ATmega128, ATmega64, ATmega32,ATmega16, ATmega162, ATmega165, ATmega169, ATmega323

可见JTAG下载很有局限。另外由于通信协议的不同，感觉JTAG下载的速度，尤其是瞬时反应速度，没有STK500快。但如果大量的数据传输，速度感觉差不多。



AVRstudio 是Atmel官方发行的免费软件，其强大的功能和正中的血统，使其成为绝大部分AVR开发者必不可少的工具。
