铁将军摩托车防盗器电路图设计

时间:2012/9/18
铁将军摩托车防盗器是摩托车安全的一种辅助设备,当车辆被盗时,可以起到警戒、吓阻和报警通知车主及附近保安,降低车辆被盗可能性。

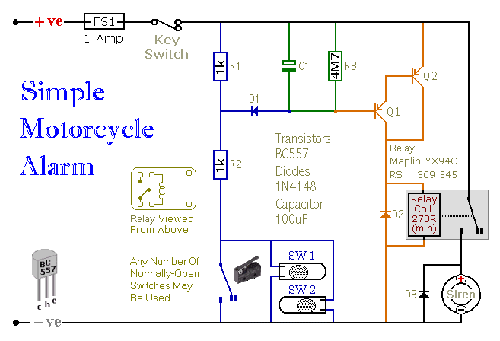

铁将军摩托车防盗器电路图
摩托车防盗器
可用于任何数量的常开开关。适合水银开关,使他们接近时转向移动或自行车时升空,其并排站立,或被推离中心站提出的。使用微动开关保护可移动的面板和背篓等,而至少有一个开关保持关闭,警报器会发出声音的盖子。大约两分钟后,开关已再次打开,报警器将复位。关掉它需要多长时间,取决于实际使用的组件的特点。但是,同比增长点,你可以调整的时间,以满足您的要求,通过改变C1的值 。电路板和开关必须从要素保障 。潮湿或冷凝,会导致故障。没有接线端子,电路板是小的 。理想的情况下,你应该尝试找到足够的剩余空间内,以适应它的笛声。适合1安培的电源线保险丝接近。这保护接线。而不是使用一个按键开关,您可以使用一个隐藏的开关,或者你可以使用一个小型继电器的常闭触点。线,这是通电点火时,继电器线圈。则每次打开点火,报警器将设置本身时,它不是唱高调,电路的使用几乎没有电流。这应该使其在其他情况下有用。例如,由干电池供电,继电器和警报器,以适应电压,它可能是内部装有一台计算机或其他任何被拾起并带走的危险。低待机电流和自动复位,也就是说,这种外部开启/关闭开关可能没有必要的应用 程序的支持材料,该报警电路板,零件清单,一个完整的建设包括一个详细的指南电路描述和更多。

铁将军摩托车防盗器的功能
1、设定声光警戒防盗:停车熄火,按设定键,进入声光防盗警戒;初振动,喇叭报警1.5秒,方向灯同步闪烁;若15秒内再次振动,喇叭报警15秒,方向灯闪烁,发动机锁死。
2、紧急报警:防盗警戒状态,强行启动机车,喇叭报警,方向灯闪烁,发动机锁定。
3、解除防盗和自动回复:防盗警戒状态,按一下解除键,警戒解除;30秒内未受到振动或车辆未启动,防盗系统视作误解除,自动回复原防盗状态;连按两下解除键,方向灯闪烁两下,彻底解除防盗,不会回复防盗警戒。
4、防抢报警:行驶中遇悍匪强抢,可在有效遥控范围内按设定键一秒,喇叭报警,方向灯急闪;10秒后发动机锁定,喇叭继续报警,方向灯不断闪烁;按解除键停止。
