基于LED显示的电子称设计

电子称设计概述：

华澜设计的电子秤以单片机为主要部件，用汇编语言进行软件设计，硬件则以半桥传感器为主,测量0～500g电子秤，随时可改变上限阈值，并达到阈值报警的功能。本设计的电子秤以单片机为主要部件，利用单臂电桥测量原理，通过对电路输出电压和标准重量的线性关系，建立具体的数学模型，将电压量纲（V）改为重量纲（g）即成为一台原始电子秤。其中测量电路中最主要的元器件就是电阻应变式传感器。电阻应变式传感器是传感器中应用最多的一种，本设计采用单臂电桥测量电路，使系统产生的误差更小，输出的数据更精确。ADC0809 A/D转换的作用是把模拟信号转变成数字信号，进行模数转换，然后把数字信号输送到显示电路中去，最后由显示电路显示出测量结果。

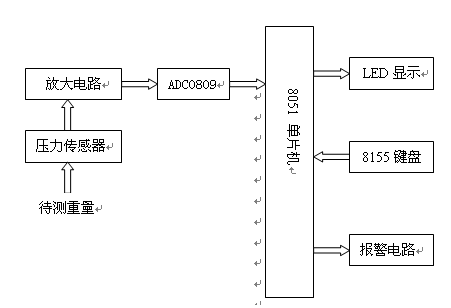

本电子称设计方案主要由以下四部分组成：电阻应变传感器、信号放大系统、模数转换系统、显示器。



电子称的硬件电路设计：

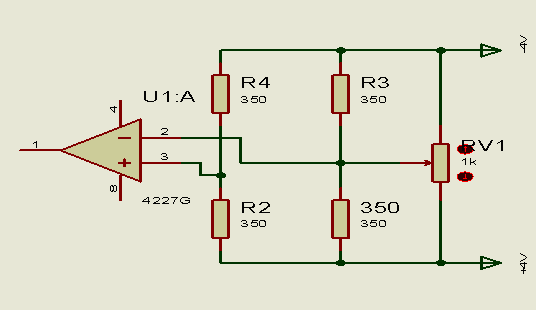

测量电路是电子秤设计电路中是一个重要的环节，我们在制作的过程中应尽量选择好元件，调整好测量的范围的精确度，以避免减小测量数据的误差。

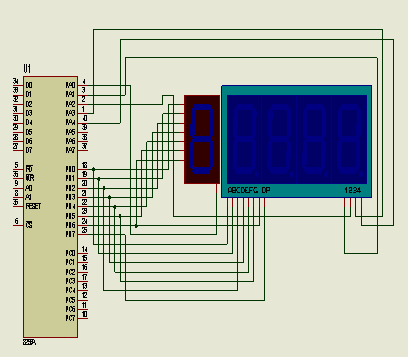

LED显示电路设计：LED显示块是由发光二极管显示字段的显示器件。在单片机应用系统中通常使用的是七段LED。这种显示块有共阴极与共阳极两种。共阴极LED显示块的发光二极管阴极共地。当某个发光二极管的阳极为高电平时，发光二极管点亮；共阳极LED显示块的发光二极管阳极并接。



报警电路是超过设定的范围，单片机输出信号驱动蜂鸣器发声警报，如图   所示，当BDLL端为低电平时，有电流通过蜂鸣器，蜂鸣器报警，反之不报警，这里设定当超过质量的上限时通过软件使8031的P1.0口清零，再过P1.0口出来的低电平信号连接到BELL端蜂鸣器发声报警。



随着集成电路和计算机技术的迅速发展，使电子仪器的整体水平发生巨大变化，传统的仪器逐步的被智能仪器所取代。智能仪器的核心部件是单片机，因其极高的性价比得到广泛的应用与发展，从而加快了智能仪器的发展。而传感器作为测控系统中对象信息的入口，越来越受到人们的关注。传感器好比人体“五官”的工程模拟物，它是一种能将特定的被测量信息（物理量、化学量、生物量等）按一定规律转换成某种可用信号输出的器件或装置本次课设中的半桥电子秤就是在以上仪器的基础上设计而成的。因此，只有充分了解有关智能仪器、单片机、传感器以及各部分之间的关系才能达到要求。
