电机保护器之电动机缺相保护器电路图设计

时间:2012/9/18
电机保护器的作用是给电机全面的保护,在电机出现过载、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时,予以报警或保护的装置。

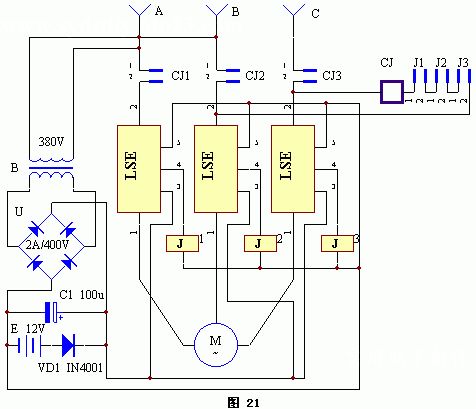

电机保护器之电动机缺相保护器电路图如下
电机保护器
在A、B、C三相中均串入LSE器件。当三相电力线均完好时,LSE的④脚输出高电平,此时继电器J1、J2、J3均处于吸合状态,从而使三相交流接触器CJ吸合,其触点CJ1、CJ2、CJ3自保,电动机M正常工作。如果A、B、C三相电源中有任意一相断开,将导致其中一只LSE的①、②脚间呈断开状态,相应的LSE器件上的④脚就会变为低电平,其继电器J就会释放。由于其触点j1、j2、j3在CJ的回路中呈与门的逻辑关系,故只要其中的任一只触点断开,均会导致CJ断电释放,从而使得CJ1、CJ2、CJ3触点全部断开,保护了电动机M。电路中设置了12V直流电源,是使该电路万无一失。

电机保护模块功能介绍
符合DIN 44081/082标准,具有不同的感应温度,最高可达到9个PTC感应器,可以被连接到测试回路输入端,因此只要一个INT69马达保护器,就可以监控制1至多个电机驱动装置的温度过热量(比如马达旋转,引擎驱动,轴承测量)。
如果一个被监控区域的温度超过了各自PTC感应器的正常反应温度,感应器的电阻增高,同时INT69马达保护器就把马达电流接触器关闭。当温度降低到规定温度下大约3K,这个模块就重新启动。输出继电器提供无电压的可转换的连接,同时只要温度不超过正常的温度,它就会提供能量,使它具有了自我监控功能。因为这个设备也作用在PTC上,或者引导打开回路。
