图文解说Protel99拼板方法,完成无间隙拼板
时间:2012-9-11
PCB拼板是PCB抄板、PCB设计及PCB制板中经常需要解决的问题。很多人在PCB拼板过程中遇到这样那样的问题,本文就通过图文来解说用Protel99SE软件完成PCB拼板的全过程,教您实现运用Protel99完成无间隙拼板。
运用本文介绍的Protel99拼板方法,您可以解决将拼板文件对齐的问题,同时可以解决粘贴后的PCB中丝印层的位号自动加_1、_2等序号的问题。

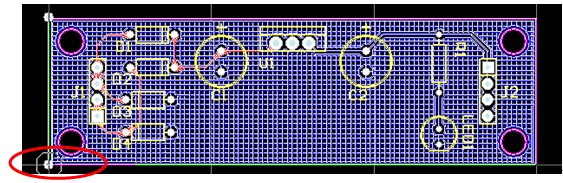

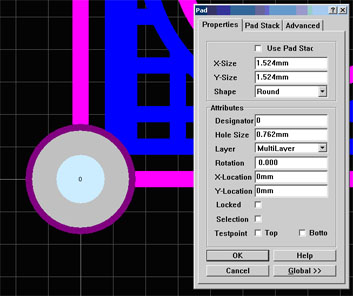

1.首先打开PCB文档。如图所示,在PCB左下角放置一個坐標為X=0,Y=0的焊盤。
注意:为了方便电路板生产厂家的加工和焊接工厂的加工,拼版的方向是向上Y轴方向拼版。

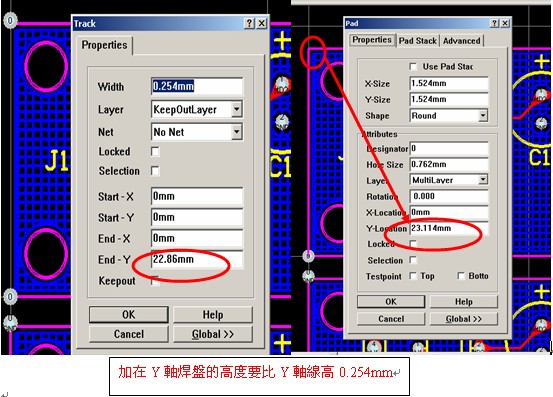

2. 为了在拼版过程中好对齐板边,所以需要在Y轴的顶边放置一个选择焊盘,用于拼版时电路板的放置。由於板生产工艺中无间隙拼版的间隙0.5mm左右,工艺边不能低于5mm ,那么定位焊盘位置就是Y轴板边高度加0.254MM。 (由於線寬是0.254mm,所以要加高0.254mm)如下圖所示。
3. 全选电路板,并按CTRL+C复制电路板,复制电路板的时候,鼠标点到X=0,Y=0原点上。
4. 选择菜单栏中的paste special (特殊粘贴,使用特殊粘贴,可以保证拼板不会自动重命名。),在弹出的对话框中勾选 Keep net narr 和Duolicate design 两项,如下图所示。
5.点击Paste Array 進行粘貼數目設置

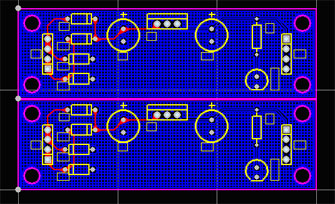

最终完成的Y轴上的无间隙拼板如图所示。拼版线就刚好是0.508mm.满足了做板工艺有求。在去掉为了方便拼板所加的焊盘,就大功告成了。
说明:有时候为了方便SMT生产,一般都会在板两边多加5MM的工艺边,并在对角放置MARK点。
