能自动点火的煤气熄火报警器电路设计

时间:2012/9/18
本煤气熄火报警器在点燃煤气后便处于检测状态,一旦煤气灶自行熄火时,能自动连续点火并发出音乐报警。
煤气熄火报警器

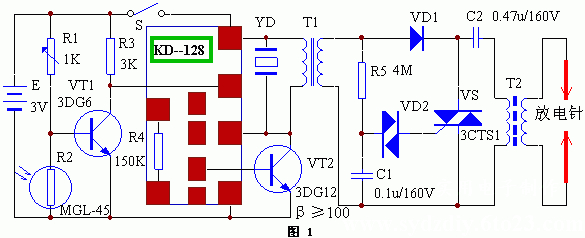

开关S与煤气灶开关联动。当打开煤气时,开关S闭合,如果此时煤气未被点燃,则光敏电阻R2处于高阻状态,三极管VT1导通,触发音乐集成电路工作,发出音乐。同时变压器T1升压输出一峰值达120Vpp的脉冲电压,经R5经C1充电,并经VD1经C2充电。当C1达到一定电压时,触发管VD2导通,可控硅导通,使已充电的C2通过T2初级和可控硅放电。结果在T2的次级感应出5-10kV高压,由放电针尖端放电,点燃煤气。煤气点燃后,光敏电阻受火焰照射阻值下降,致使VT1截止,音乐奏完后停止,放电亦停止。从电路分析可看出,当煤气火焰再次熄灭后,电路又会自动连续点火,并发出音乐报警。

本装置耗电极小,一般两节5号电池可使用半年以上。开关S可采用适当的行程开关与煤气灶开关安装在一体。音乐集成电路可采用奏乐10秒钟左右的任何一种。光敏电阻选用MGL-45型,制作时将其固定于一圆管中,安装在距火焰10cm处并对准火焰。T1用半导体收音机的输出变压器,倒过来使用。VD1用耐压大于200V的整流二极管。VD2为触发管。C1、C2的值决定放电强度和速度。可控硅用小触发电流的3CTS1、耐压400V。T2可用12吋电视机行输出改制,去掉原低压部分,用Φ=0.35mm的高强度漆包线在原骨架上绕15匝;次级用原高压包去掉整流管即可。放电针用自行车幅条自制,将幅条一端磨尖,两放电针之间以5mm为宜。将开关S引出与煤气开关联动,调整R1使VT1分别在有无火焰时截止和导通。点火器安装在煤气灶的空闲位置,放电针对准煤气喷口。
